料框式上板機
產品特點：
1、 外型結構:板金結構+鋁型材進出框架,表麵噴塗處理,顏色為白色。
2、 微電腦PLC控製係統，工作穩定可靠
3、 操作靈敏的觸摸屏顯示操作，具有故障自動診斷功能，人機對話方便
4、 多項聲光與觸摸屏內提示報警功能
5、 可根據PCB上麵元件高低設定料架升降步距。
6、 具有自動計數功能，方便生產統計
7、 特殊氣路，人性化設計確保PCB板不被推壞，提高生產效率
8、 兼容標準SMEMA接口
9、 接駁裝置推PCB板采用步進馬達
10、 步進電機推板速度、距離、力度可調節，
傳送皮帶速度可調節

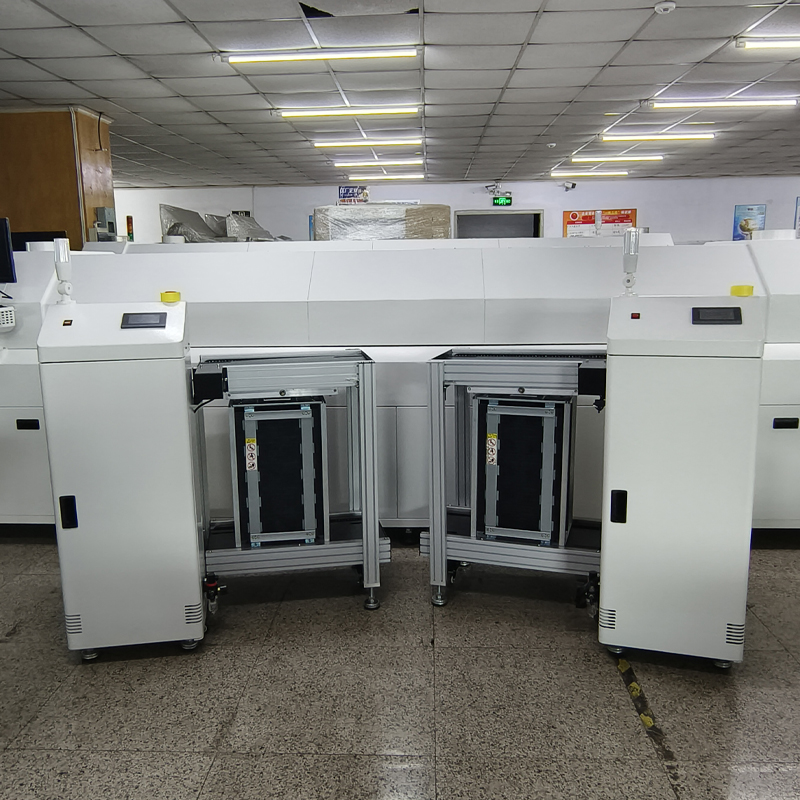

晟典上板機

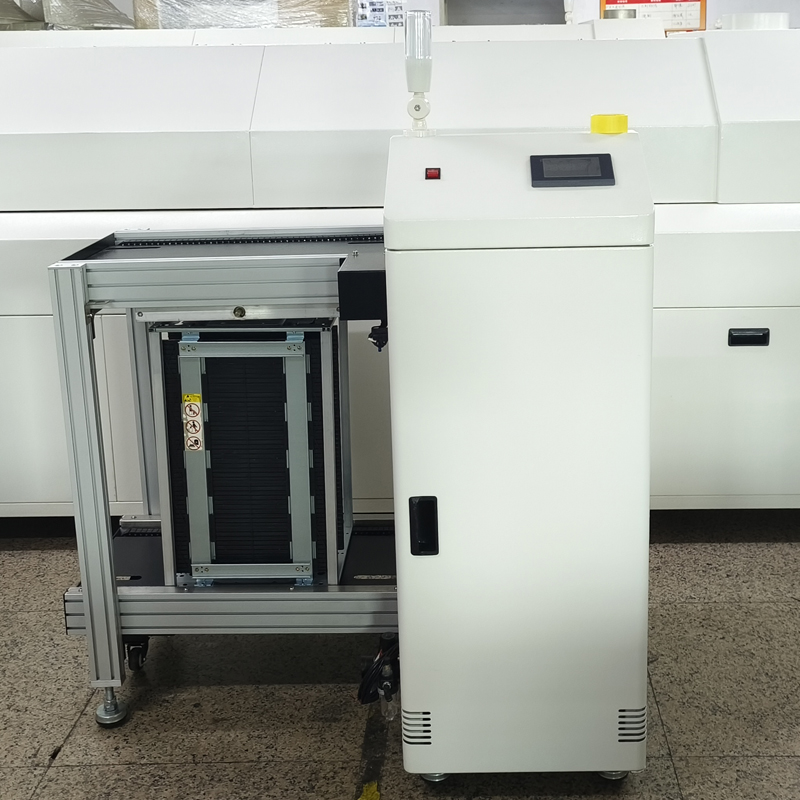

晟典上板機
|
上板機 |
|||
|
型號 |
SD-825 |
SD-833 |
SD-839 |
|
適用料框尺寸 |
355*320*563mm |
460*400*563mm |
535*460*570mm |
|
PCB板尺寸 |
50*50-350*250mm |
50*50-460*330mm |
50*50-535*390mm |
|
機器尺寸 |
1150*730*1250mm |
1400*810*1250mm |
1600*880*1250mm |
|
機器重量 |
160KG |
180KG |
200KG |
|
電源 |
單相AC220V 50Hz、60Hz |
||
|
功率 |
105W |
||
|
升降步距 |
10、20、30、40、50、可任意設置步距 |
||
|
壓縮氣源 |
5-6kg |
||
|
PCB板厚度 |
0.6-3.0mm |
||
|
固定邊 |
前固定（可選配後固定） |
||
|
傳送高度 |
900±20mm |
||
|
傳送方向 |
左至右（可選配右至左） |
||
|
耐電壓 |
AC端子對地1500V時間1分鍾 |
||
|
使用環境 |
無腐蝕氣體和粉塵環境 |
||
|
抗幹擾 |
電壓雜訊：1000Vp-p、波寬1us、時間1分鍾 |
||
PCB料框式上板機是一種用於電子元器件PCB板的自動上板設備。它通常由輸送係統、定位係統、上板機械手等組成。
其工作原理是將需要上板的PCB板和元器件料放置在料框中，通過輸送係統將料框送入機器。然後，利用定位係統準確定位PCB板的位置，再由上板機械手將元器件從料框中取出，並精確地放置在PCB板上。
PCB料框式上板機的優點包括：
自動化程度高，可以大幅提高生產效率和質量。
精準定位技術，能夠確保元器件準確無誤地放置在PCB板上。
可以適應不同尺寸和類型的PCB板。
操作簡單，隻需設置好參數和程序，設備即可自動完成上板任務。
減少人力需求，降低生產成本。
其工作原理是將需要上板的PCB板和元器件料放置在料框中，通過輸送係統將料框送入機器。然後，利用定位係統準確定位PCB板的位置，再由上板機械手將元器件從料框中取出，並精確地放置在PCB板上。
PCB料框式上板機的優點包括：
自動化程度高，可以大幅提高生產效率和質量。
精準定位技術，能夠確保元器件準確無誤地放置在PCB板上。
可以適應不同尺寸和類型的PCB板。
操作簡單，隻需設置好參數和程序，設備即可自動完成上板任務。
減少人力需求，降低生產成本。
