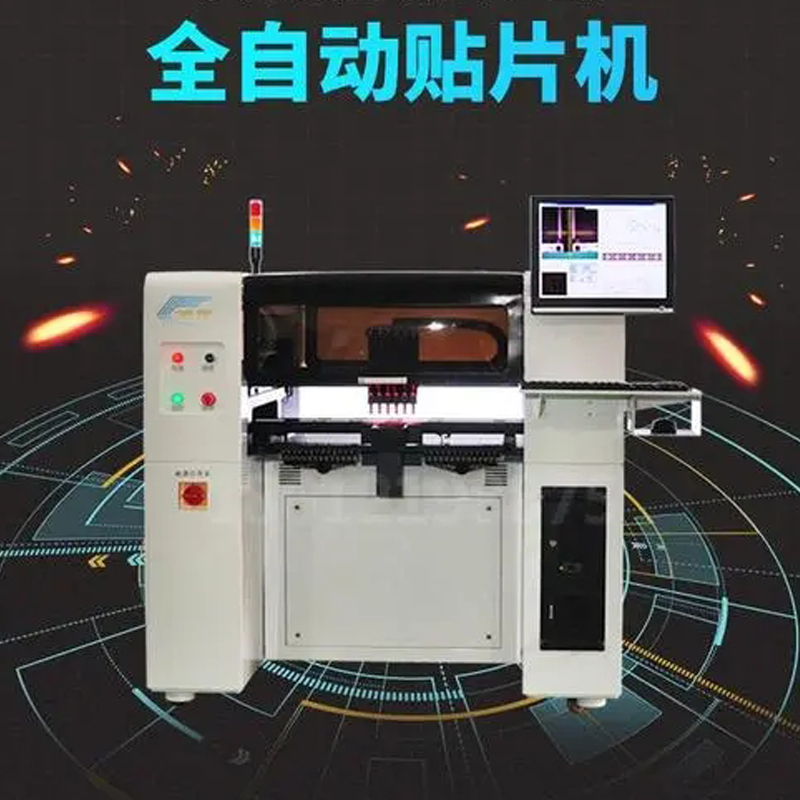

國產八頭貼片機
此款貼片機滿足批量生產穩定可靠、高性價比多功能貼片機。它不僅可以穩定精準貼裝常見0201、0402、0603、0805、1206、1210、LED3528器件、LED5050封裝器件、二級管、三極管SOT等；還主要增加了以下三種功能：
（一）此款設備最大的亮點是增加專業貼裝芯片的500萬像素高清進口工業級校準相機及其配套的500萬像素高清無畸變工業視覺鏡頭；經過技術突破改進可有效貼裝40*40mm以內0.3mm腳間距（0.5mm中心距）以上的芯片，成功率高於98%徹底解決密腳芯片及BGA芯片貼裝難的問題，
（二）增加了八部工業級快速識別相機，可以八頭同時識別大浮提升貼裝效率，在原來的基礎上貼裝效率幾乎翻了一倍。
（三） 增加自動掃描mark點及三段式自動進板功能，進一步提高PCB板更換時的貼裝精準度提升生產效率，使操作更加方便簡捷；而且可以與其他設備配套接駁生成SMT流水線。
（四） 八頭機升級後的核心部分主要體現在軟件算法處理上麵，本版本在編程環節做了深層次的數據優化，主要體現在編程過程中操作人員參與越來越少，大部分繁瑣的工作都交給計算機來完成，操作人員要做的就是按照軟件給出的建議上料安裝飛達就可以了。
此款產品已完成終極測試正式批量投入市場，配置高端性能穩定，操作簡單易懂，是一款具有高性價比貨真價實的全自動貼裝機。
國產貼片機
國產貼片機
國產貼片機
○喂料器數量：68個
○貼裝頭數量：八頭
○料盤數量：可根據實際需要任意添加
○平均功率：700W
○定位精度：0.01mm
○吸嘴緩衝範圍：4.5mm
○電源：220V, 50Hz
○壓縮空氣: 0.5-0.6Mpa
○驅動電機: 日本鬆下伺服電機
○識別方式：八頭同步識別
○吸嘴真空源：含有真空破壞的高速通斷真空發生器
○最大電路板麵積：500×450mm
○Z軸最大移動範圍：20mm
○帶式喂料器: 8、12、16、24mm及震動飛達（可貼管裝芯片）
○最大貼片速度：14000 Pcs/小時
○實際貼裝阻容平均貼片速度11000Pcs/小時
○XYZ驅動導軌：TBI高精密重載直線導軌。
○運動驅動係統：鬆下高速DSP驅動
○操作係統：基於Windows操作係統的，華維國創公司自主研發
的全自動貼片機操作係統，支持windows xp、win7操作係統
○元件角度：0-360°任意角度，運動中同步旋轉
○X/Y運行模式：智能曲線加減速直線聯動
○MARK點定位：全自動（可任意設定MARK點）
○智能報警：自動校正，自動補件，缺料報警
○進板方式：三段式從左到右自動接駁，自動PCB傳送定位。
○視覺顯示器: 17英寸工業控製顯示器 比例4:3 分辨率 1280x1024
○編程方式：點對點教習編程，視覺編程，PCB文件坐標導入，離線編程等。
○識別相機數量：一部Mark識別相機，八部高速識別相機，一部精密識別相機。
○適用貼裝範圍：適配0201、0402、0603、0805、1206、二級管、三極管、SOT、及40*40mm範圍內引腳間距≥0.3mm（引腳中心距0.5mm）的QFP、BGA等。
○產品重量：600KG
○尺寸：1425*1370*1350mm
三段式軌道優點：
1、實現自動進板。2、節省了出板等待時間。3、大幅提高實際貼裝效率。
工作原理：第一塊PCB正在（生產區）貼裝的過程中，第二塊PCB進入（等待區），第一塊板貼裝完成後，再後端設備允許的情況下進入（出板區），（等待區）的PCB同步進入生產區，減少了進出板的時間，大大節省了貼裝頭的空閑時間。超多料站支持-前後68組料站，標準IC托盤，管裝芯片震動三管大小任意調整.
10部相機，一部MARK，一部高精密，八部高速識別相機，八頭同步識別，有效保證貼裝速度和精度，標配16隻JUKI高精密吸嘴。日本鬆下伺服係統-精度高，穩定性強，永不丟步，保證24小時穩定貼裝。
