製造商 |
晟典電子SMT設備 |
|---|---|
| 型號 | SD-450+ |
菜單產品分類Product classification
聯係麻豆视频免费在线观看
服務熱線：13510075168
公司座機：0755-29878225

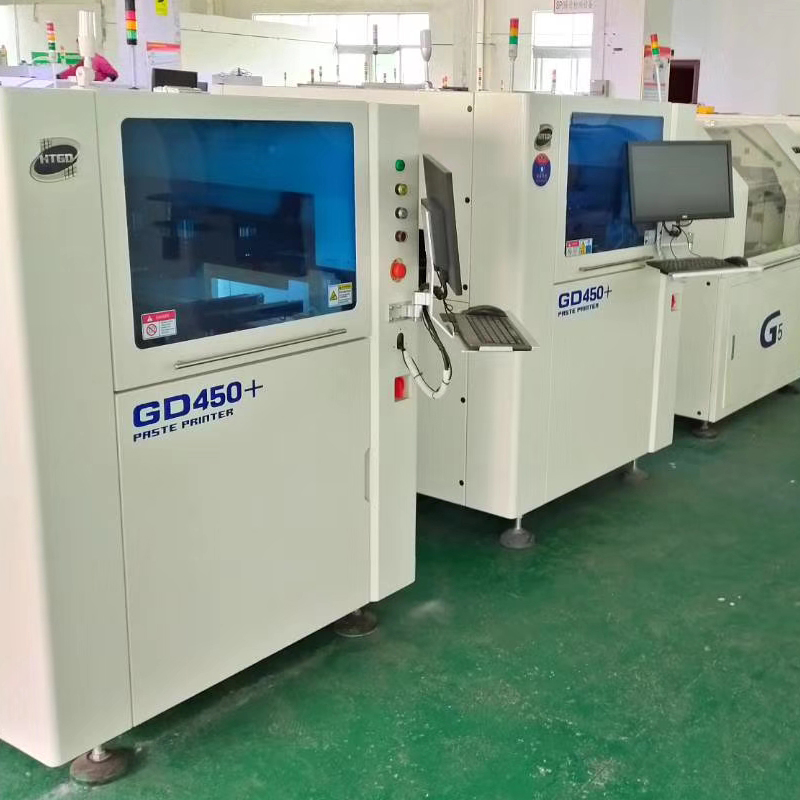

和田古德印刷機
1.微電腦控製，觸摸屏顯示，菜單操作界麵；
2. 刮刀浮動。(類似MPM 全自動印刷機,刮刀可以自由上下浮動及自動調整與鋼網的水平)；
3. 刮刀壓力可調,(可根據不同型號刮刀的長短調節刮刀對鋼網的壓力)；
4. 配有變頻器調速係統,刮刀運行速度平穩；
5. 工作操作采用雙手按鍵開關操作,安全可靠；
6. 觸摸屏菜單內可獨立設定鋼網整體上停頓下停頓時間；
7. PCB 板的定位固定方式有基準孔定位,基準邊定位及基準孔基準邊同時定位,模板定位等多種不同的精確定位形式；
8. 觸摸屏內設有時間顯示功能、印刷次數自動記數功能，屏幕保護功能；
9. 設有刮刀速度可調功能及緊急停止安全功能；
10. 印刷模式:單次、雙次、二次啟動(菜單設定可選)；
11. 印刷工作狀態:自動/半自動/點動三種印刷狀態(菜單設定可選)；
12. 大鑄鐵座工作台，工作平穩，無抖動現象。
2. 刮刀浮動。(類似MPM 全自動印刷機,刮刀可以自由上下浮動及自動調整與鋼網的水平)；
3. 刮刀壓力可調,(可根據不同型號刮刀的長短調節刮刀對鋼網的壓力)；
4. 配有變頻器調速係統,刮刀運行速度平穩；
5. 工作操作采用雙手按鍵開關操作,安全可靠；
6. 觸摸屏菜單內可獨立設定鋼網整體上停頓下停頓時間；
7. PCB 板的定位固定方式有基準孔定位,基準邊定位及基準孔基準邊同時定位,模板定位等多種不同的精確定位形式；
8. 觸摸屏內設有時間顯示功能、印刷次數自動記數功能，屏幕保護功能；
9. 設有刮刀速度可調功能及緊急停止安全功能；
10. 印刷模式:單次、雙次、二次啟動(菜單設定可選)；
11. 印刷工作狀態:自動/半自動/點動三種印刷狀態(菜單設定可選)；
12. 大鑄鐵座工作台，工作平穩，無抖動現象。

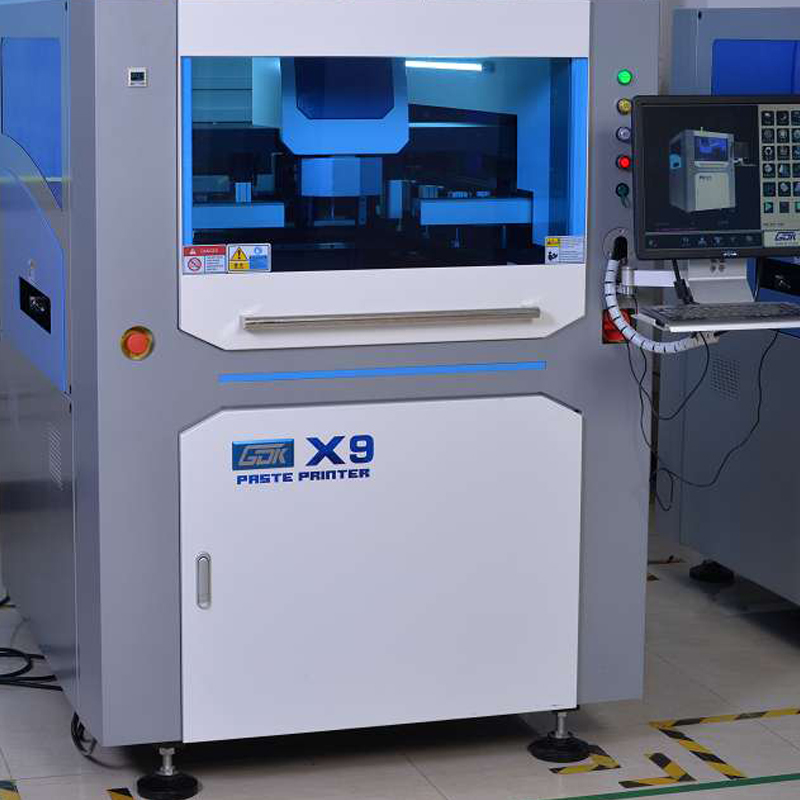

和田古德印刷機
和田古德印刷機
|
印刷機技術配置 |
||||||
|
設備名稱 |
高精密半自動印刷機 |
型號：1200 |
|
|||
|
|
||||||
|
項目 |
序號 |
名稱 |
投標詳細技術參數（功能特點） |
說明 |
||
|
一、基本參數 |
||||||
|
|
1 |
移動方向 |
左右可移動 |
|
||
|
|
3 |
工作台板 |
1250mm×320mm |
|
||
|
|
4 |
電源 |
單相（220V） |
|
||
|
|
5 |
外形尺寸 |
1700mm×780mm×1650mm |
|
||
|
|
6 |
交貨期 |
2-5個工作日 |
|
||
|
|
7 |
運輸及吊裝 |
專業運輸隊 |
|
||
|
|
8 |
氣源 |
0.5mpa-0.8mpa |
|
||
|
|
9 |
啟動功率 |
0.2KW |
|
||
|
|
10 |
重量 |
350KW |
|
||
|
二移動機構 |
||||||
|
|
1 |
移動馬達 |
三相馬達60W |
|
||
|
|
2 |
移動速度 |
0-2200mm/mins |
|
||
|
|
3 |
導軌 |
台灣上銀直線導軌 |
|
||
|
三、控製部分 |
||||||
|
|
1 |
PLC控製 |
西門子（印刷機專用） |
|
||
|
|
2 |
觸摸屏 |
4.3#顯控屏 |
|
||
|
|
3 |
主氣缸 |
SC80*150 |
|
||
|
|
4 |
刀頭氣缸 |
CDU25-50 |
|
||
|
|
5 |
變頻器 |
ENC |
|
||
SMT印刷機的工作流程
1. 準備：操作人員將PCB放置在印刷機的工作台上，並將焊膏加載到供料係統中。
2. 對位：通過自動對位係統，印刷機會將PCB和模板進行精確對位，確保焊膏能夠準確地塗抹在指定位置。
3. 上抬：印刷機將模板上抬，使其刮刀不再接觸PCB表麵，以避免對已塗抹焊膏的幹擾。
4. 下壓：印刷機將模板下壓至PCB表麵，並通過刮刀將焊膏均勻地刮平。
5. 抬起：印刷完成後，印刷機將模板抬起，離開PCB表麵。
6. 檢測：通過檢測係統對印刷質量進行實時監控，以確保焊膏的均勻性和精準度。
SMT印刷機在電子產品製造中的重要性
1. 提高生產效率：SMT印刷機能夠實現自動化生產，減少了人工操作時間和錯誤率，提高了生產效率。
2. 優化產品質量：印刷機具備高精度的控製和檢測係統，能夠確保焊膏的均勻性和質量，避免因不良印刷導致的電子元器件焊接問題，提高產品的一致性和可靠性。
3. 節約資源成本：自動化的SMT印刷機能夠減少人力投入，節省勞動力成本，並且通過精準控製的焊膏使用，減少了材料浪費。
4. 適應多樣化需求：印刷機具備靈活的參數設置和自動對位功能，能夠適應不同尺寸和複雜度的PCB，提供多樣化的生產解決方案。
